Hei ada! Saya pembekal 3 paksi gauss meter, dan hari ini saya akan berkongsi dengan anda bagaimana untuk mengukur medan magnet gegelung menggunakan salah satu peranti Nifty ini. Sama ada anda seorang penyelidik, seorang jurutera, atau hanya seseorang yang ingin tahu tentang medan magnet, panduan ini akan membimbing anda melalui langkah demi langkah.

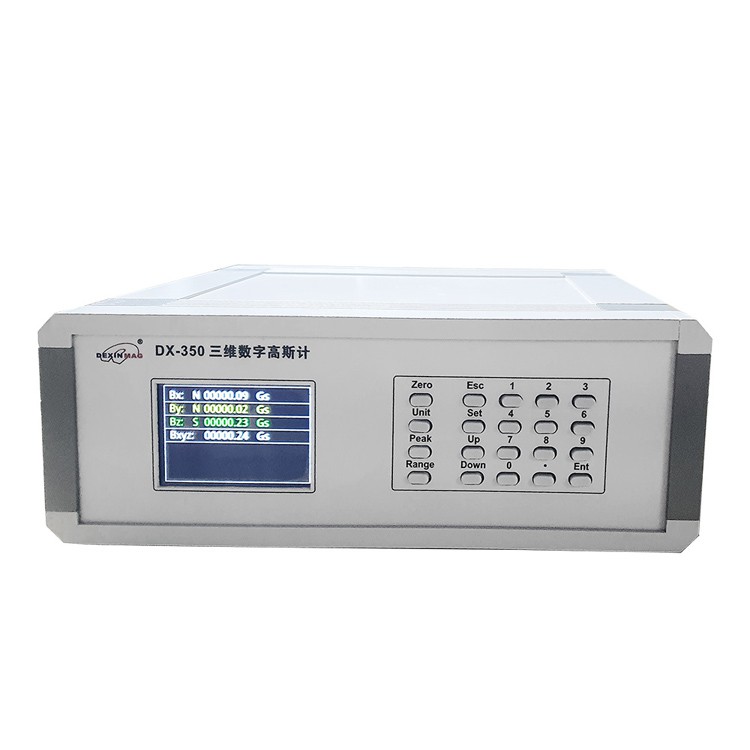

Mula -mula, mari kita bincangkan sedikit tentang 3 meter paksi gauss. Ia adalah alat yang berguna yang dapat mengukur kekuatan medan magnet dalam tiga dimensi - x, y, dan z paksi. Ini sangat berguna apabila berurusan dengan medan magnet yang kompleks, seperti yang dihasilkan oleh gegelung. Anda boleh menyemak kami3d Gaussmeterdan3 meter gauss digital paksiDi laman web kami untuk maklumat lanjut.
Bersedia
Sebelum anda mula mengukur, anda perlu mendapatkan semuanya dengan betul. Inilah yang anda perlukan:
- A 3 paksi gauss meter: Sudah tentu, ini adalah bintang pertunjukan. Pastikan ia ditentukur dengan betul sebelum digunakan. Kebanyakan 3 paksi moden gauss meter datang dengan ciri -ciri penentukuran auto, tetapi masih merupakan idea yang baik untuk menggandakan - semak.
- Gegelung: Ini adalah apa yang anda akan mengukur medan magnet. Ia boleh menjadi solenoid mudah atau gegelung yang lebih kompleks yang digunakan dalam aplikasi perindustrian.
- Permukaan yang stabil: Anda memerlukan permukaan yang rata dan stabil untuk meletakkan gegelung dan meter gauss. Ini akan memastikan pengukuran yang tepat.
- Gear Keselamatan: Jika anda berurusan dengan gegelung kuasa tinggi, penting untuk memakai cermin mata dan sarung tangan keselamatan untuk melindungi diri anda dari sebarang bahaya yang berpotensi.
Memahami medan magnet gegelung
Gegelung menjana medan magnet apabila arus elektrik melewati mereka. Kekuatan dan arah medan magnet bergantung kepada beberapa faktor, seperti bilangan giliran dalam gegelung, arus mengalir melaluinya, dan bentuk gegelung.
Medan magnet di dalam solenoid panjang (sejenis gegelung) agak seragam dan selari dengan paksi solenoid. Formula untuk medan magnet di dalam solenoid adalah (b = \ mu_0ni), di mana (b) adalah kekuatan medan magnet, (\ mu_0) adalah kebolehtelapan ruang bebas ((\ mu_0 = 4 \ pi \ times10^{- 7} \ t \ cdot m/
Menyediakan pengukuran
- Kuasa pada meter gauss: Hidupkan meter 3 paksi gauss anda dan biarkan ia memanaskan selama beberapa minit. Ini membolehkan komponen dalaman menstabilkan dan memberi anda bacaan yang lebih tepat.
- Letakkan gegelung: Letakkan gegelung di permukaan yang stabil. Pastikan ia berada dalam kedudukan di mana anda boleh mengaksesnya dengan probe meter Gauss. Jika gegelung disambungkan ke sumber kuasa, pastikan sambungan selamat.
- Sifar meter gauss: Di kawasan jauh dari gegelung (di mana medan magnet hampir sifar), tekan butang sifar atau tare pada meter gauss. Ini menetapkan garis dasar untuk pengukuran anda.
Mengambil pengukuran
- Penempatan siasatan: Berhati -hati memasukkan siasatan 3 paksi gauss meter ke kawasan di mana anda ingin mengukur medan magnet. Untuk solenoid, anda mungkin mahu memulakan dengan meletakkan siasatan di tengah gegelung di sepanjang paksi.
- Catat bacaan: Meter Gauss akan memaparkan kekuatan medan magnet dalam paksi x, y, dan z. Tuliskan nilai -nilai ini. Anda juga boleh mengambil pelbagai bacaan pada titik yang berbeza di dalam dan di luar gegelung untuk mendapatkan pemahaman yang lebih baik tentang pengedaran medan magnet.
- Tukar semasa atau kedudukan: Jika anda ingin melihat bagaimana medan magnet berubah dengan arus mengalir melalui gegelung, anda boleh menyesuaikan arus dan mengambil ukuran baru. Anda juga boleh memindahkan siasatan ke kedudukan yang berbeza di sekitar gegelung untuk memetakan medan magnet.
Menganalisis hasilnya
Sebaik sahaja anda mempunyai semua ukuran anda, sudah tiba masanya untuk menganalisisnya. Anda boleh membuat graf kekuatan medan magnet berbanding kedudukan atau semasa. Ini akan membantu anda memvisualisasikan pengagihan medan magnet dan melihat bagaimana ia berubah dalam keadaan yang berbeza.
Sekiranya pembacaan kelihatan atau tidak konsisten, mungkin ada beberapa sebab. Mungkin meter Gauss tidak ditentukur dengan betul, atau mungkin terdapat medan magnet luaran yang mengganggu pengukuran anda. Cuba untuk menghapuskan sebarang sumber gangguan, seperti peranti elektronik atau objek logam berdekatan.
Petua untuk pengukuran yang tepat
- Simpan jarak yang selamat: Jika gegelung menghasilkan medan magnet yang kuat, simpan jarak yang selamat daripadanya untuk mengelakkan sebarang risiko kesihatan yang berpotensi.
- Ambil pelbagai bacaan: Untuk mendapatkan hasil yang lebih tepat, ambil beberapa bacaan pada setiap kedudukan dan hitung purata.
- Periksa drift: Lama kelamaan, meter Gauss mungkin mengalami hanyut. Semak bacaan sifar secara berkala untuk memastikan ia masih tepat.
Kesimpulan
Mengukur medan magnet gegelung dengan 3 paksi gauss meter adalah proses mudah jika anda mengikuti langkah -langkah dengan teliti. Ini cara yang baik untuk memahami tingkah laku medan magnet dan bagaimana ia terjejas oleh faktor yang berbeza.
Sekiranya anda berminat untuk membeli 3 meter paksi gauss untuk projek anda sendiri atau aplikasi perindustrian, jangan ragu untuk menghubungi kami. Kami berada di sini untuk membantu anda mencari peranti yang tepat untuk keperluan anda dan menjawab sebarang pertanyaan yang mungkin anda miliki.
Rujukan
- "Pengenalan kepada Elektrodinamik" oleh David J. Griffiths
- Manual pengeluar untuk 3 meter gauss paksi
