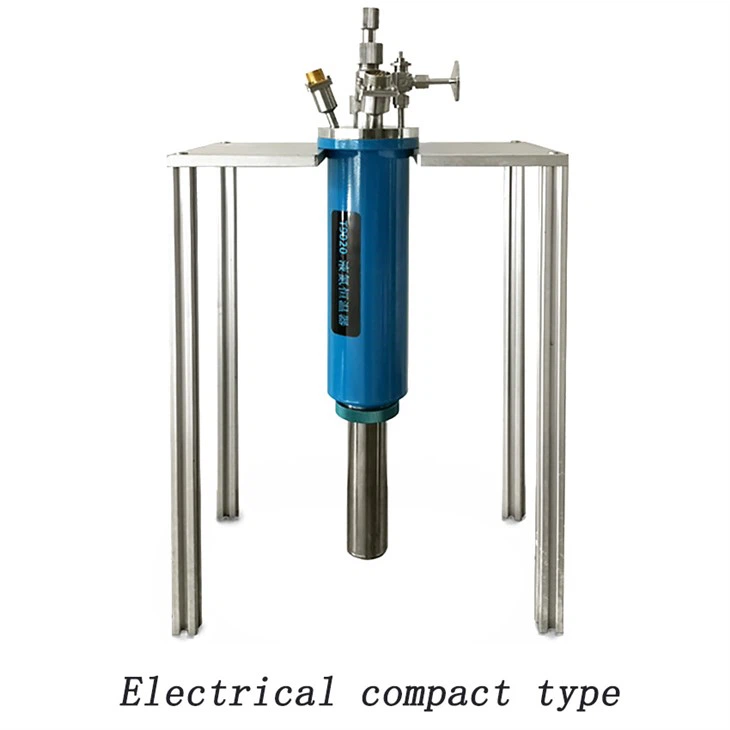

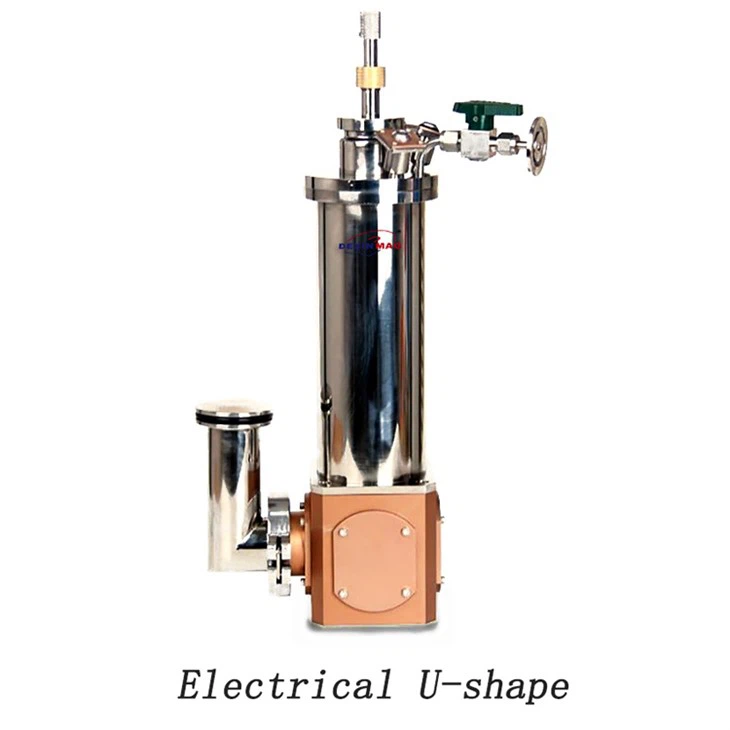

Cryostat nitrogen cecair elektrik
Pengenalan
TheCryostat nitrogen cecair elektrikdariXiamen Dexing Magnet Tech. Co., Ltd.menawarkan penyelidik penyelesaian yang cepat dan boleh dipercayai untuk menjalankan pengukuran elektrik suhu rendah. Memanfaatkan nitrogen cecair Sebagai medium penyejukan, sistem dapat menyejukkan sampel ke suhu kriogenik (serendah 65k) dalam masa 20-25 minit. Ini menjadikannya platform yang cekap untuk kajian bahan lanjutan yang melibatkanResistivity, magnetoresistance, danKesan Hall.
Dengan persekitaran yang dimeteraikan vakum, kawalan suhu yang stabil (± 0.
Nitrogen cryostst cecair elektronik menggunakan nitrogen cecair sebagai medium penyejukan dan dapat dengan cepat menyejukkan sampel ke suhu nitrogen cecair dalam masa yang singkat, hanya kira -kira 20 minit, sangat mengurangkan masa penyediaan eksperimen. Termostat ini amat sesuai untuk digunakan dengan elektromagnet untuk menyelesaikan ujian elektromagnet bahan sampel, resistiviti, magnetoresistance, kesan dewan, dan lain -lain. Ia menyediakan platform ujian elektromagnet yang mudah dan cekap untuk penyelidik.
Apabila menggunakan termostat nitrogen cecair elektronik, tuangkan nitrogen cecair ke dalam ruang nitrogen cecair di dalam termostat, dan dengan berhati -hati menyesuaikan jurang antara palam kawalan suhu dan jari sejuk, kebocoran haba jari sejuk dapat dikekalkan pada nilai stabil. Selepas itu, dengan bantuan termostat DXTC -290, kuasa output pemanasan dikawal dengan tepat, supaya suhu termostat suhu rendah dapat berubah dengan cepat antara 80k dan 600k, dan dapat dengan cepat menstabilkan ke suhu sasaran yang ditetapkan. Perlu dinyatakan bahawa jika termostat dilengkapi dengan pilihan langkah ke bawah, julat suhunya boleh dilanjutkan ke 65K dan boleh stabil pada keadaan suhu rendah ini.
Ciri -ciri
◆ Dengan julat suhu yang luas dari 65k hingga 500k, dan pilihan untuk berkembang menjadi 700k, keupayaan penyejukan yang cekap dan cepat memberikan sokongan yang kuat untuk eksperimen.
◆ Sampel diletakkan di dalam ruang vakum, yang secara berkesan mengasingkan gangguan luaran dan mewujudkan persekitaran yang stabil dan tulen untuk eksperimen.
◆ Interlayer vakum dilengkapi dengan penyerap suhu rendah, yang secara berkesan memanjangkan masa pemegangan vakum, dan juga memanjangkan masa penggunaan nitrogen cecair, mengurangkan kos percubaan.
◆ Rintangan platinum PT100 dengan kestabilan yang baik dan kebolehulangan yang tinggi digunakan sebagai sensor suhu untuk memastikan ketepatan dan kebolehpercayaan data eksperimen.
◆ Pelbagai pilihan untuk memenuhi keperluan ujian yang berbeza;
◆ Mudah untuk menambah nitrogen cecair semasa penggunaan;
◆ Dilengkapi dengan rak sampel elektrik, yang dilengkapi dengan kad sampel pluggable dan terminal yang mudah dan cantik, sangat memudahkan pemasangan sampel dan proses pendawaian. ◆ Menyediakan perkhidmatan tersuai, boleh direka bentuk mengikut keperluan khusus pelanggan, untuk memenuhi pelbagai keperluan eksperimen khas.
◆ Thermostat datang standard dengan 8 pengukuran pengukuran, yang boleh diperluas kepada 32 seperti yang diperlukan, menyediakan pilihan sambungan yang mencukupi untuk eksperimen.
Spesifikasi Teknikal
|
Model |
DXT9015 |
DXT9015H |
DXT9020 |
DXT9020H |
DXT9030 |
DXT9030H |
|
Julat suhu |
65-325k |
65-500K |
65-325k |
65-500k |
65-325k |
65-500k |
|
Masa penyejukan |
Kurang daripada atau sama dengan kurang daripada atau sama dengan 25min (sejuk hingga 80k); Kurang daripada atau sama dengan 40 minit (sejuk hingga 65k) |
|||||
|
Penyambung elektrik |
Standard 8- pin pin (diperkembangkan) |
|||||
|
Saiz pemegang sampel |
15x25mm |
20x30mm |
30x40mm |
|||
|
Termometer |
Termometer rintangan platinum PT100 (kedua -dua dikalibrasi dan tidak teralibrasi, lalai tidak diasaskan) |
|||||
|
Kestabilan suhu |
± 0. 01k bergantung pada pengawal suhu |
|||||
|
Pemanas |
30W |
60W |
30W |
60W |
30W |
60W |
|
Antara muka vakum |
Standard KF25 |
|||||
|
Persekitaran sampel |
Vakum |
|||||
|
Ijazah vakum yang diperlukan |
Kurang dari atau sama dengan 1PA sudah cukup |
|||||
|
Masa Memegang Nitrogen Cecair |
6h@80K; 5h@100K; 3h@200K |
|||||
|
Jumlah kebuk nitrogen cecair |
Standard 500ml (boleh disesuaikan) |
|||||
|
Arahan pemilihan |
Cryostat nitrogen cecair pengukuran elektrik dilengkapi dengan penyambung pengukuran teras 8- elektrik, yang boleh diperluaskan kepada 32 teras. Kabel-wayar boleh menjadi dawai enamel biasa, dawai PTFE, wayar gangsa fosfor suhu rendah, wayar koaksial suhu rendah, dan lain-lain. Selain itu, cryostat mempunyai struktur padat dan sesuai digunakan dengan magnet. Ujian elektromagnet lengkap bahan sampel, resistiviti, magnetoresistance, kesan dewan, dll. |
|||||
Pilihan pemegang contoh:
|
Model |
Spesifikasi dan parameter |
Bahan |
Menggambarkan |
|
DXT9015 |
15x25mm |
Ofhc |
Pemegang sampel elektrik standard, dengan 4 jawatan mengikat diedarkan ke atas dan ke bawah. |
Catatan:
1: Semua cryostats elektrik standard dihantar dengan hanya satu pemegang sampel.
2: Boleh disesuaikan mengikut keperluan pelanggan.
Pilihan Penyambung Elektrik Cryostat:
|
Model penyambung elektrik |
Spesifikasi dan parameter |
Menggambarkan |
|
Dxt 90-8 p sintering kaca biasa |
8pin |
Tambahkan penyambung elektrik biasa 8p plug cepat |
|
Dxt 90-12 p sintering kaca biasa |
12pin |
Tambahkan penyambung elektrik biasa 12p plug cepat |
|
Dxt 90- sma |
0-18 ghz |
Dengan kabel lembut |
|
0-12. 4GHz |
Dilengkapi dengan kabel separa tegar dan separa fleksibel |
|
|
Dxt 90- bnc |
0-4 ghz |
Dengan kabel sepaksi biasa |
|
Dxt 90- trx |
Penyambung triax |
Tambahkan penyambung triaxial cepat |
|
Dxt 90- s |
Kotak persimpangan keluli tahan karat |
Tambahkan kotak simpang keluli tahan karat |
|
Dxt 90- ptef |
Perlindungan pendawaian PTFE |
Tambahkan penutup pendawaian plat PTFE ke kotak simpang keluli tahan karat |
Catatan:
- Semua cryostats elektronik dihantar dengan dua penyambung. Satu adalah penyambung untuk pemasangan sensor suhu dan pemanas, dan yang lain adalah penyambung elektrik untuk pengukuran elektrik. Apabila lebih banyak pendawaian ujian elektrik diperlukan, perlu menambah lubang pemasangan atau memasang satu atau lebih kotak simpang.
- Dalam pilihan penyambung elektrik termostat rendah, terdapat pilihan T 90-. Pilihannya adalah perumahan kotak gandingan yang dipasang pada pilihan, yang disambungkan bersama secara keseluruhan untuk membentuk tanah. Yang lain ialah pilihan T 90- PTEF. Pilihan ini menyediakan sambungan terisolasi Teflon antara perumahan dan penyambung yang dipasang, dan sifat elektrik perumahan dan penyambung adalah bebas antara satu sama lain. Perhatikan masalah ini apabila memilih.
- Termostat suhu tinggi 700k boleh disesuaikan.
- Aksesori penyahmampatan pilihan. Thermostats standard sendiri tidak mempunyai pelepasan tekanan khas. Jika suhu rendah adalah 65K, anda perlu mengkonfigurasi aksesori penyahmampatan yang sepadan.
