Elektromagnet makmal untuk aplikasi penyelidikan & saintifik
Kawalan medan magnet ketepatan untuk eksperimen lanjutan
PadaXiamen Dexing Magnet Tech. Co., Ltd., kami merancang dan menghasilkanTinggi - Elektromagnet Makmal PrestasiDibina untuk ketepatan, kebolehpercayaan, dan kebolehulangan. KamiDXSG Series Double - Yoke Fixed Air Gap Electromagnetmenyampaikan medan magnet mendatar yang konsisten dengan prestasi mekanikal yang stabil - menjadikannya sesuai untukEksperimen saintifik, Penyelidikan Bahan, danKajian medan magnet.
Sama ada anda menjalankanPengukuran kesan Hall, Kajian magnetoresistance, Magnetometri tork, atauNMR (resonans magnetik nuklear)Eksperimen, elektromagnet makmal DXSG memastikan hasil yang tepat, stabil, dan berulang setiap kali.
Ciri -ciri utama elektromagnet makmal DXSG
✅ Stabil double - struktur kuk- Memastikan ketegaran yang kuat dan arah medan yang tepat dengan litar magnet tertutup.
✅ Reka bentuk jurang udara tetap- menjamin medan magnet mendatar seragam untuk ketepatan eksperimen.
✅ Julat Aplikasi Fleksibel- Sempurna untuk VSM, NMR, Hall Effect, dan penyelidikan magnet yang lain.
✅ Kekuatan medan yang tinggi- Mencapai sehingga2.7 Teslabergantung pada konfigurasi model.
✅ Pilihan penyejukan yang cekap- Semulajadi atau air - Struktur yang disejukkan memastikan prestasi yang konsisten.
✅ Reka bentuk yang disesuaikan- Diameter tiang, jurang, dan kekuatan medan untuk rakan kongsi OEM/ODM.
Aplikasi
- Kesan Dewan dan Penyelidikan Magnetoresistance
- Pencirian bahan magnet
- Tork dan magnetometri daya
- Magnetometer sampel bergetar (VSM)
- Resonans Magnetik Nuklear (NMR)
- Kajian medan magnet umum dan penentukuran
Gambaran keseluruhan struktur elektromagnet DXSG
| Tidak | Nama bahagian | Penerangan |
|---|---|---|
| 1 | Kuk mendatar | Menyediakan sambungan litar magnet |
| 2 | Kuk menegak | Memastikan kestabilan struktur |
| 3 | Gegelung | Menjana medan magnet |
| 4 | Permukaan topi tiang | Kawasan output medan |
| 5 | Topi tiang | Menentukan diameter muka tiang |
| 6 | Mengendalikan | Pelarasan Manual Mudah |
| 7 | Lengan tiang | Mengekalkan penjajaran lapangan |
Spesifikasi Teknikal
Dimensi Utama - Siri Elektromagnet DXSG
| Model | Diameter tiang (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Berat (kg) |
|---|---|---|---|---|---|---|---|
| DXSG-50 | 50 | 80 | Adat | 130 | 110 | 200 | 40 |
| DXSG-80 | 80 | 100 | Adat | 175 | 160 | 280 | 135 |
| DXSG-100 | 100 | 120 | Adat | 200 | 180 | 300 | 200 |
| DXSG-130 | 130 | 120 | Adat | 240 | 210 | 380 | 430 |
| DXSG-175 | 175 | 120 | Adat | 310 | 300 | 500 | 630 |
| DXSG-200 | 200 | 120 | Adat | 320 | 320 | 550 | 930 |
| DXSG-250 | 250 | 120 | Adat | 350 | 400 | 670 | 1920 |
| DXSG-300 | 300 | 150 | Adat | 400 | 450 | 740 | 3580 |
| DXSG-380 | 380 | 200 | Adat | 440 | 520 | 850 | 6800 |
Parameter Prestasi - DXSG Double - Yoke Fixed Air Gap Electromagnet
| Model | Diameter tiang (mm) | Jurang Udara (mm) | Muka tiang (mm) | Medan magnet maksimum (t) | Kuasa (kw) |
|---|---|---|---|---|---|
| DXSG-50 | 50 | 20 | 50 | 0.6 | 0.3 |
| DXSG-80 | 80 | 30 | 80 | 0.7 | 0.6 |
| DXSG-100 | 100 | 30 | 60 / 100 | 1.1 / 0.9 | 2.0 |
| DXSG-130 | 130 | 40 | 60 / 100 | 1.3 / 1.2 | 3.8 |
| DXSG-175 | 175 | 40 | 80 / 100 | 1.6 / 1.5 | 6.5 |
| DXSG-200 | 200 | 50 | 80 / 120 | 1.5 / 1.2 | 10.0 |
| DXSG-250 | 250 | 50 | 120 | 1.7 | 12.0 |
| DXSG-280 | 280 | 50 | 120 | 2.1 | 12.0 |
| DXSG-380 | 380 | 30 | 80 | 2.7 | 16.0 |
Kes penggunaan makmal biasa

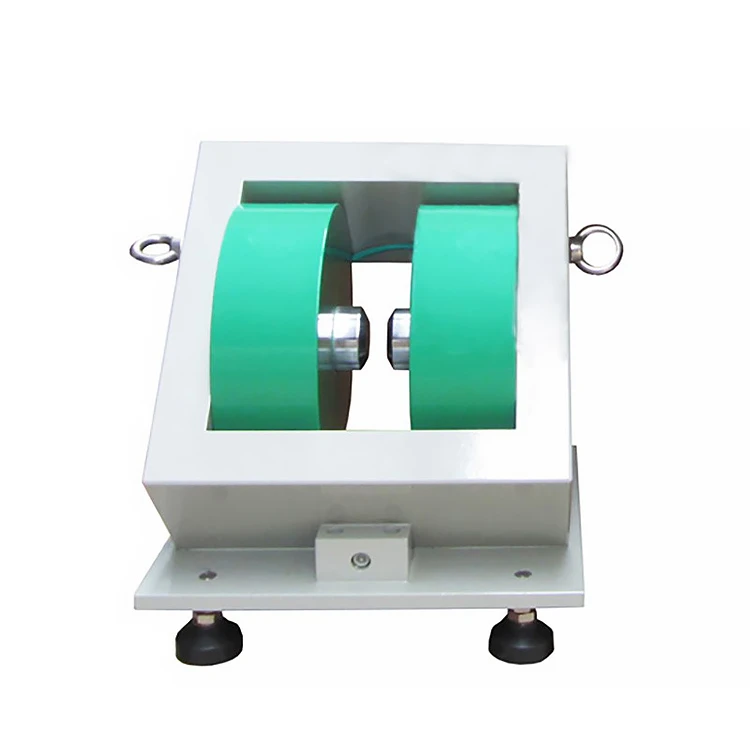

DXSG-60
- 45 darjah reka bentuk pemasangan cenderung, medan magnet mendatar
- Air Gap: 20mm|Diameter tiang: 60mm|Medan max: lebih besar daripada atau sama dengan 1.6t
- Penyejukan semulajadi|Penggunaan Berterusan: 20 min kurang daripada atau sama dengan 20 darjah
- Kuasa: 0.4kW (6A, 72V)|Berat: ~ 65kg
DXSG-250
- Double - struktur tegak yoke|Jurang udara tetap: 50mm
- Diameter tiang: 250mm|Medan max: lebih besar daripada atau sama dengan 1.8t
- Internal water cooling | Continuous use: >30 min
- Keseragaman medan: kurang daripada atau sama dengan 1 × 10 ⁻⁴ (φ10 × 10mm³)
- Kuasa: 10kw|Berat: ~ 1.9 tan
DXSG-380
- Besar tegak besar - reka bentuk yoke|Jurang udara tetap: 30mm
- Diameter tiang: 380mm|Medan max: lebih besar daripada atau sama dengan 2.7t
- Penyejukan air|Operasi pengimbasan panjang mungkin
- Keseragaman: Kurang daripada atau sama dengan 1 × 10⁻⁴|Kuasa: 16KW|Berat: ~ 6.0 tan
Penghantaran & Sokongan
Kami menyediakan pilihan penghantaran global yang fleksibel -laut, udara, atau penghantaran ekspres- Memastikan elektromagnet anda tiba dengan selamat dan tepat pada waktunya. Pasukan logistik kami yang berdedikasi menjejaki setiap penghantaran dan menyediakan kemas kini penuh sehingga produk anda dihantar.
Soalan Lazim
S1: Apa yang menjadikan elektromagnet makmal berbeza daripada magnet kekal?
A: Elektromagnet makmal memerlukan sumber kuasa luaran untuk menghasilkan medan magnet, yang membolehkan kekuatan medan laras dan boleh dibalikkan - tidak seperti magnet tetap yang mempunyai medan tetap.
S2: Bagaimana saya memilih elektromagnet makmal yang tepat untuk penyelidikan saya?
A: Pertimbangkan kekuatan medan percubaan anda, saiz jurang, kaedah penyejukan, dan jenis aplikasi. Jurutera kami boleh membantu anda menyesuaikan satu untuk memadankan persediaan anda.
S3: Berapa banyak kuasa yang diperlukan oleh elektromagnet DXSG?
A: Ia bergantung kepada saiz model dan intensiti medan magnet. Sebagai contoh, unit kecil mungkin memerlukan 0.3kW, manakala yang besar mencapai 16kW. Kami akan mengesyorkan pilihan terbaik berdasarkan konfigurasi kuasa makmal anda.
Mencaripengeluar elektromagnet makmal yang boleh dipercayaiUntuk penyelidikan atau projek ODM jenama anda?
HubungiXiamen Dexing Magnet Tech. Co., Ltd.hari ini untuk menyesuaikan andaElektromagnet Makmal Siri DXSG.
