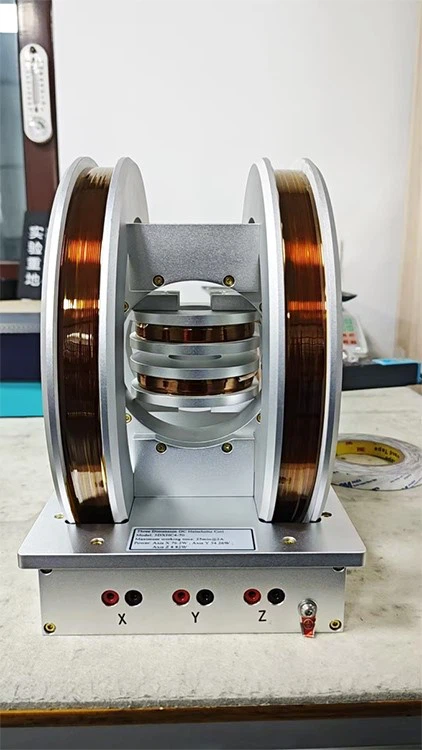

Pemeriksaan Kualiti DexinMag yang berjaya untuk 3DXHC4-70 DC 3D Helmholtz Coil
Penjana medan magnet ketepatan memenuhi piawaian prestasi yang ketat
DexinMag telah mengeluarkan laporan pemeriksaan kualiti untuk gegelung Helmholtz 3DXHC4-70 DC 3D, mengesahkan prestasi luar biasa dan pematuhan dengan spesifikasi teknikal. Ujian komprehensif mengesahkan ketepatan gegelung dalam menghasilkan medan magnet yang dikawal untuk aplikasi penyelidikan dan perindustrian.

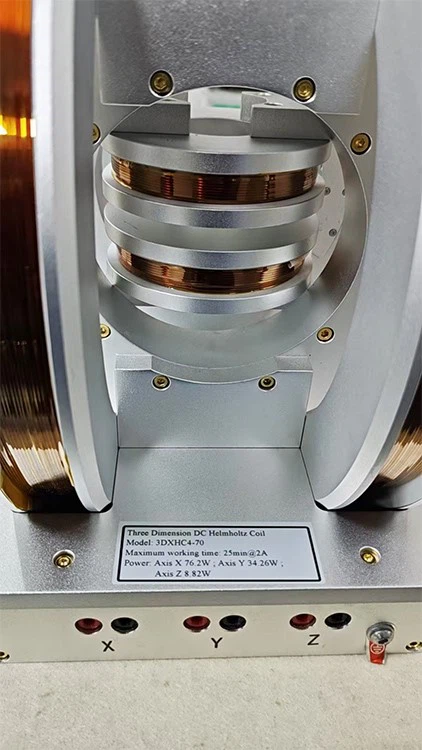

Spesifikasi Produk Utama:
- Dimensi: 212mm (l) × 300mm (w) × 308mm (h)
- Berat: 21.7 kg
- Jarak gegelung:
»X Axial: 88mm
»Y Axial: 46mm
»Z Axial: 10mm
Pengesahan Prestasi:
Dijalankan pada 9 Mei 2025, di bawah keadaan terkawal (medan magnet ambien/alam sekitar 18.0 darjah 0 - 30,000 nt), ujian yang digunakan DX-F2031 bekalan kuasa dan DX-180 Gauss Meter untuk mengesahkan lineariti medan magnet di semua paksi.
Sorotan data ujian kritikal:
| Paksi | Semasa (a) | Voltan (v) | Kekuatan Lapangan (GS) |
|---|---|---|---|
| X | 1.9 | 35.40 | 70.12 |
| Y | 1.7 | 14.74 | 70.28 |
| Z | 1.7 | 3.75 | 70.17 |
Data menunjukkan tindak balas linear yang luar biasa (julat 0.5A -2.0A) dan penentukuran tepat pada sasaran ~ 70 output Gauss. Setiap paksi mengekalkan kekuatan medan berkadar berbanding dengan arus input, dengan penyimpangan di bawah 0.2% pada titik penentukuran.
Kepentingan Jaminan Kualiti:
Penilaian yang ketat ini:
- Mengesahkan pematuhan piawaian teknikal Dexinmag
- Memberi data rujukan untuk pengoptimuman reka bentuk
- Menetapkan metrik asas untuk selepas - sokongan jualan
- Mengesahkan kesediaan untuk penggunaan pelanggan
"Konsistensi di ketiga -tiga paksi di pelbagai arus menggariskan komitmen kami untuk kejuruteraan ketepatan," kata Dexinmag's QA Lead. "Laporan ini memberikan keyakinan kepada pelanggan dalam penjanaan medan magnet yang boleh diramalkan."
3DXHC4-70 direka untuk aplikasi yang memerlukan medan DC yang stabil, termasuk ujian bahan, penentukuran sensor, dan pengesahan keserasian elektromagnet (EMC).
Untuk laporan pemeriksaan lengkap termasuk dataset ujian penuh, lawati:
https://www.dexinmag.com/newsinfo/1063517.html
Ciri Utama Diperbadankan:
- Penyampaian data teknikal berstruktur
- Penekanan pada titik penentukuran 70gs (1.9a untuk paksi x -, 1.7a untuk paksi y/z)
- Keadaan ujian alam sekitar diserlahkan
- Jelas hubungan dengan aplikasi kejuruteraan
- Penempatan Pautan Rujukan yang menonjol
- Syarikat - naratif kualiti fokus
- Metric - Terminologi Pertama (GS bukannya NT, mm/kg unit)
- Kata kerja aktif yang menekankan pengesahan dan pematuhan
