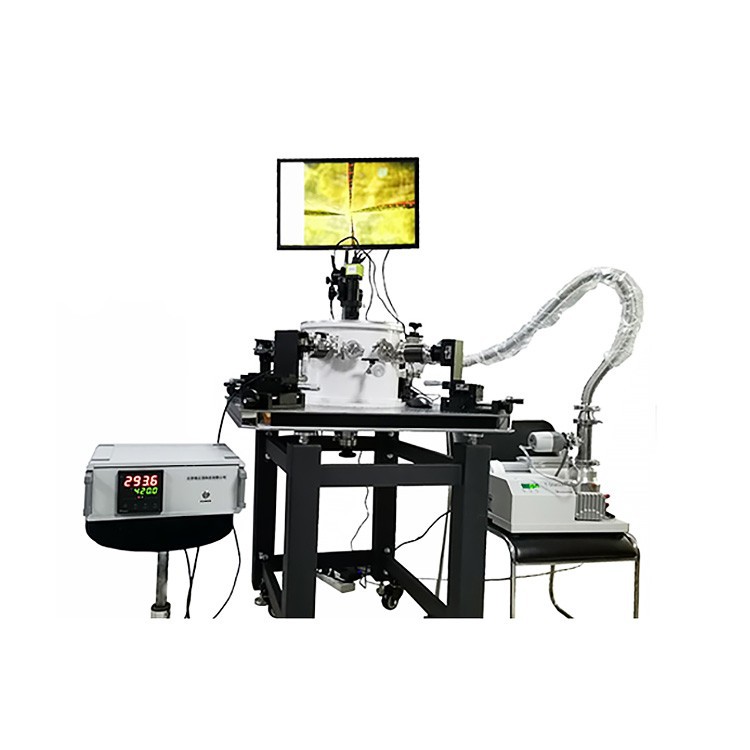

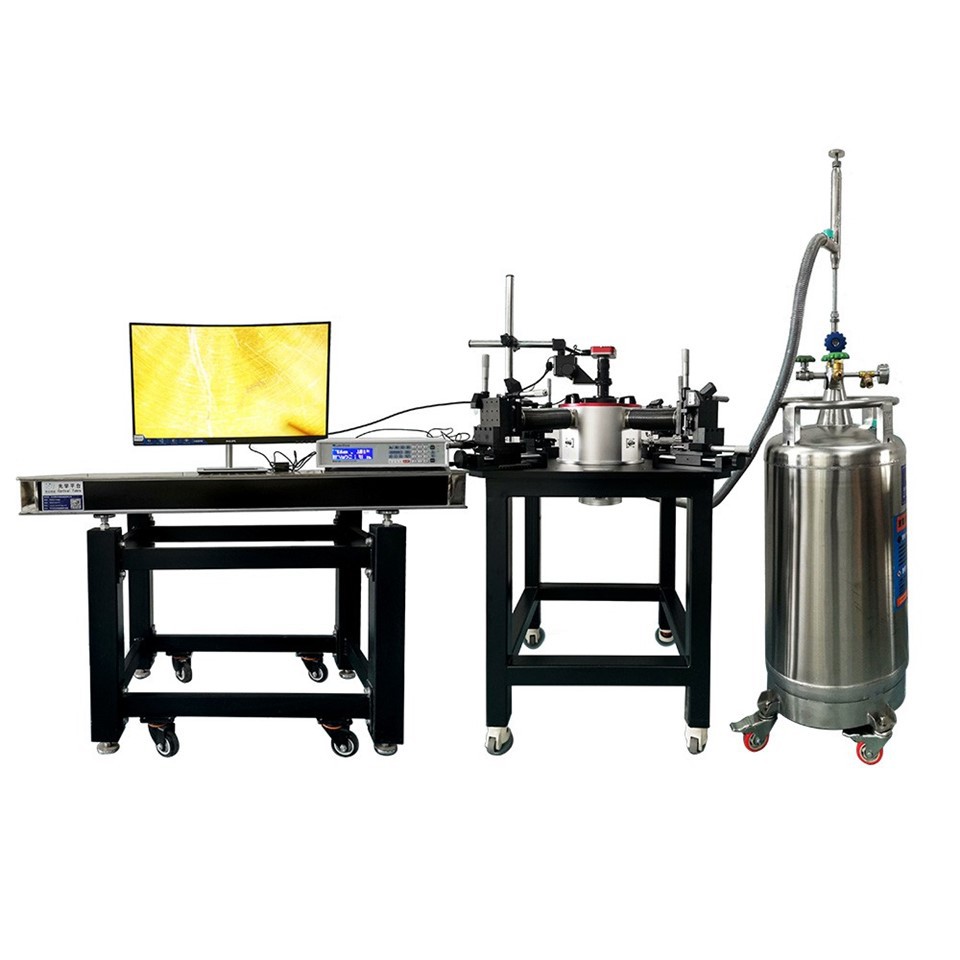

Stesen Siasatan Medan Magnet



Stesen probe kriogenik ini (pilihan: suhu tinggi, suhu rendah, vakum, medan magnet) ialah platform eksperimen pelbagai fungsi berketepatan tinggi yang direka untuk menguji sifat elektrik dan magnet bahan semikonduktor, peranti mikro-nano, bahan magnetik, spintronic. peranti dan bidang teknikal yang berkaitan.





1. Platform percubaan berketepatan tinggi: Stesen siasatan mempunyai lengan siasatan dengan anjakan ketepatan tinggi, yang boleh mengendalikan dan menguji sampel kecil dengan tepat.

2. Konfigurasi pelbagai fungsi: Mengikut keperluan pengguna, suhu tinggi, suhu rendah, vakum, medan magnet dan konfigurasi lain boleh dipilih untuk memenuhi keperluan pelbagai persekitaran eksperimen yang kompleks.

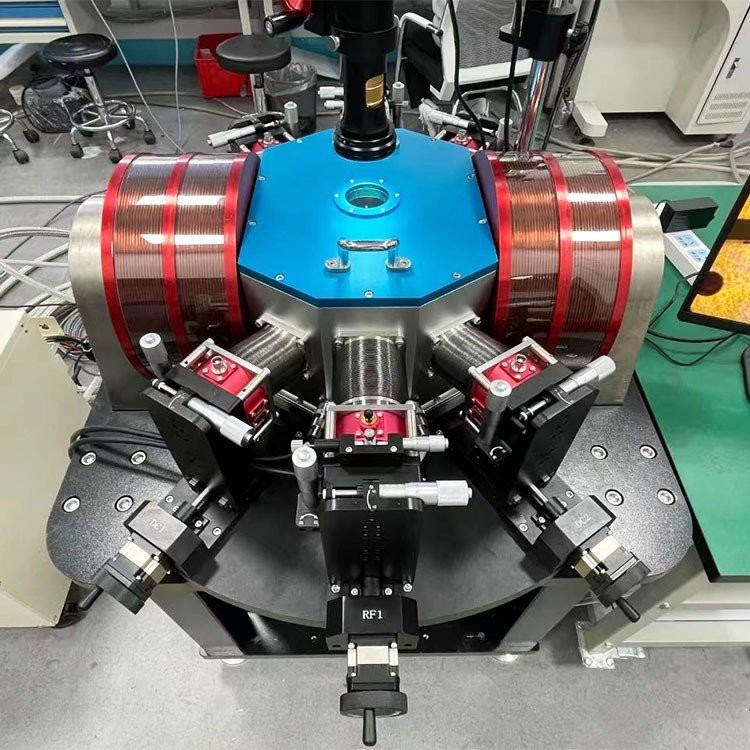

3. Medan magnet kestabilan tinggi: Melalui sistem medan magnet yang direka dengan teliti digabungkan dengan bekalan kuasa arus berterusan bipolar berketepatan tinggi, kestabilan medan magnet yang tinggi dipastikan.

4. Reka bentuk peringkat anjakan: Peringkat anjakan dilengkapi dengan pengedap bendalir magnetik untuk mencapai pergerakan dua dimensi dan 360-putaran darjah peringkat sampel dalam arah mendatar, dan operasi adalah fleksibel dan mudah.

5. Pemerhatian mikroskopik: Dilengkapi dengan mikroskop elektron berketepatan tinggi, ia adalah mudah untuk pengguna memerhati dan mengendalikan sampel kecil secara terperinci.





Stesen probe ini digunakan secara meluas dalam bidang industri semikonduktor, sistem mikro-elektromekanikal, superkonduktiviti, elektronik, ferroelektronik, fizik, sains bahan dan bioperubatan, termasuk tetapi tidak terhad kepada:

Ujian prestasi magnetik

Ujian prestasi gelombang mikro

Ujian prestasi DC, RF

Ujian prestasi MEMS

Ujian prestasi superkonduktor

Ujian prestasi fotoelektrik litar nano, titik kuantum dan wayar

Ujian cip dalam persekitaran vakum suhu tinggi dan rendah

Ujian bahan

Ujian dewan

Ujian prestasi pengangkutan elektromagnet, dsb.





Untuk memenuhi keperluan pengguna yang berbeza, kami menyediakan satu siri aksesori pilihan, termasuk:

Pelbagai probe DC, probe frekuensi tinggi, probe aktif

Peranti pengimejan video CCD atau C-MOS berwayar

Sistem elektromagnet peranti gerakan cawan sedutan/sistem magnet superkonduktor

Peningkatan sistem tekanan positif 1Mpa

Pilihan naik taraf suhu ultra tinggi

Pilihan naik taraf vakum ultra tinggi

Pelbagai lekapan kuar

Meja anti-getaran kotak terlindung

Penyesuai

Pam vakum senyap, dsb.





Stesen probe medan magnet vakum suhu tinggi dan rendah
Model	DXTPS1	DXTPS2	DXTPS3
Ijazah vakum	Vakum maksimum 10-8Pa
Bahan Rongga	Keluli tahan karat bukan magnetik atau aloi aluminium
Julat Medan Magnet	2000Gs % 40 50mm	5000Gs % 40 50mm	1T % 40 50mm
Arah Medan Magnet	mendatar (boleh direka bentuk mengikut keperluan pengguna dalam arah menegak)
Bekalan kuasa	Bekalan kuasa bipolar ± 50A	Bekalan Kuasa bipolar ± 70A	Bekalan Kuasa bipolar ± 90A
Kestabilan bekalan kuasa	50ppm pilihan 10ppm
Mod penyejukan	Helium cecair/penyejukan nitrogen cecair/peti ais kitaran tertutup
Julat Suhu	5 K-325K pilihan 500K
Julat Suhu	65 K-325K pilihan 600K
Resolusi Kawalan Suhu	0.001K pengawal suhu berkaitan
Kestabilan suhu	lebih baik daripada 0.1K bergantung pada pengawal suhu
Penderia suhu	diod silikon/PT 100

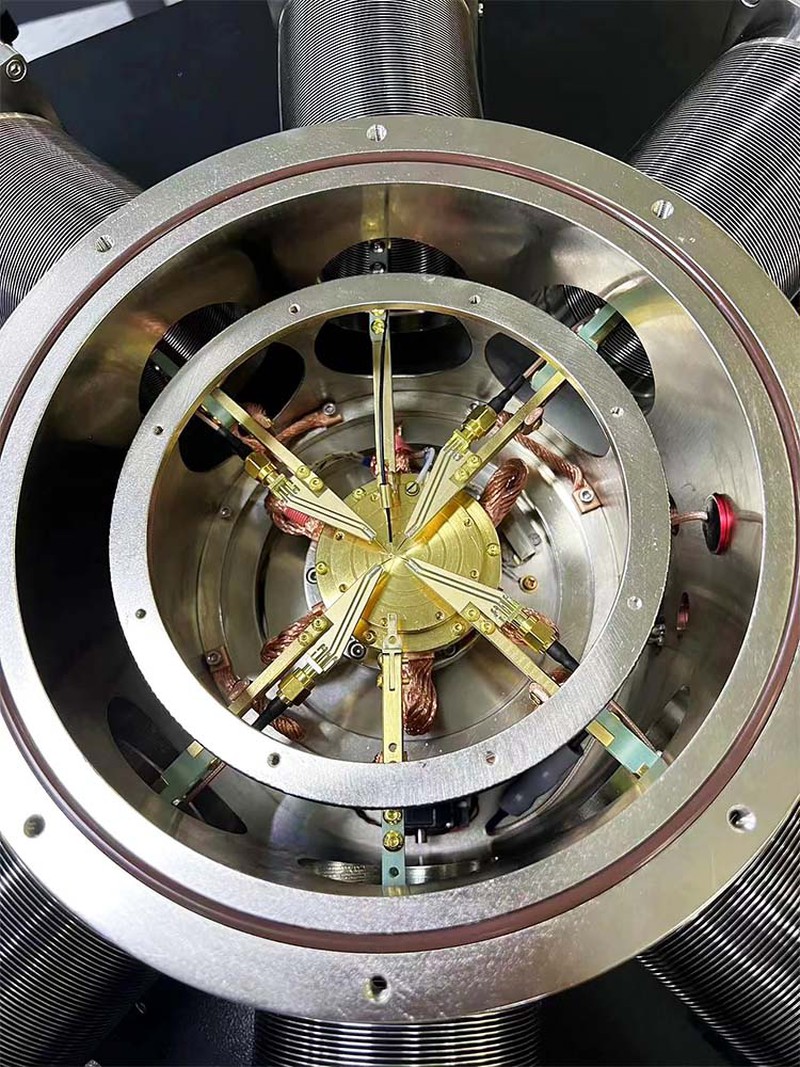

Penderia	Satu meja sampel, satu skrin sinaran dan satu lengan siasatan.
Saiz jadual sampel (maks)	Φ50mm, kerataan Kurang daripada atau sama dengan u7m
Contoh kaedah penetapan jadual	Vakum Silikon Gris/Penekan Spring
Contoh bahan meja	kuprum tanpa oksigen bersalut emas
Perjalanan Mikroskop	Satah X, Y 2*2 inci, ketepatan 1um, perjalanan paksi Z Lebih besar daripada atau sama dengan 50.8mm
Pembesaran	16 ~ 100X/20 ~ 4000X
Saiz tingkap cerapan ruang vakum	1 inci	1.5 inci	2 inci
Bahan Tingkap	silika bersatu (K9 pilihan, kalsium fluorida, dll.)
Bilangan lengan siasatan	2, 4, 6, 8 pilihan
Perjalanan Lengan Probe	25 mm-25mm-12mm boleh diganti
Ketepatan mekanikal	10um/ 2um/ 1um/ 0.7um
Borang antara muka	Sendi vakum biasa/tiga sendi sepaksi/BNC/ SMA, dsb
Diameter probe	0.51mm
Diameter hujung jarum	10um/ 5um/ 1um pilihan
Bahan kuar	Tungsten/GGB
Voltan bekalan	AC220V 50Hz/60Hz	AC380V 50Hz/60Hz



Pengesahan parameter sebelum pembelian:



Bilangan maksimum inci wafer atau peranti yang perlu diuji; sama ada perlu untuk menguji serpihan atau cip tunggal; saiz cip tunggal terkecil;

Seberapa tinggi keperluan ketepatan mekanikal stesen siasatan;

Saiz elektrod sampel ukuran tempat; pad 100μm*100μm atau 60μm*60μm, atau pad mini yang dibuat oleh FIB, atau litar logam di dalam ic;

Maksimum beberapa probe diperlukan untuk pengukuran titik pada masa yang sama;

Sama ada ujian kad siasatan akan digunakan;

Berapakah resolusi minimum mikroskop optik yang diperlukan;

Dari segi mikroskop, adakah perlu menambah polarizer untuk pengesanan titik panas kristal cecair LC;

Sama ada keperluan semasa mencapai 100fa atau ke bawah semasa ujian tempat siasatan! Adakah keperluan kapasitans rendah perlu 0.1pf; Sama ada terdapat keperluan frekuensi radio;

Apakah antara muka instrumen ujian yang disambungkan;

Sama ada pemanasan atau penyejukan diperlukan semasa menguji persekitaran! Sama ada rongga tertutup diperlukan;

Bagaimana pula dengan keperluan kebocoran Chuck; Adakah anda perlu menambah chuck impedans rendah;

Sama ada meja anti-kejutan diperlukan;

Jika anda menambah meja kalis kejutan, sama ada terdapat udara termampat.

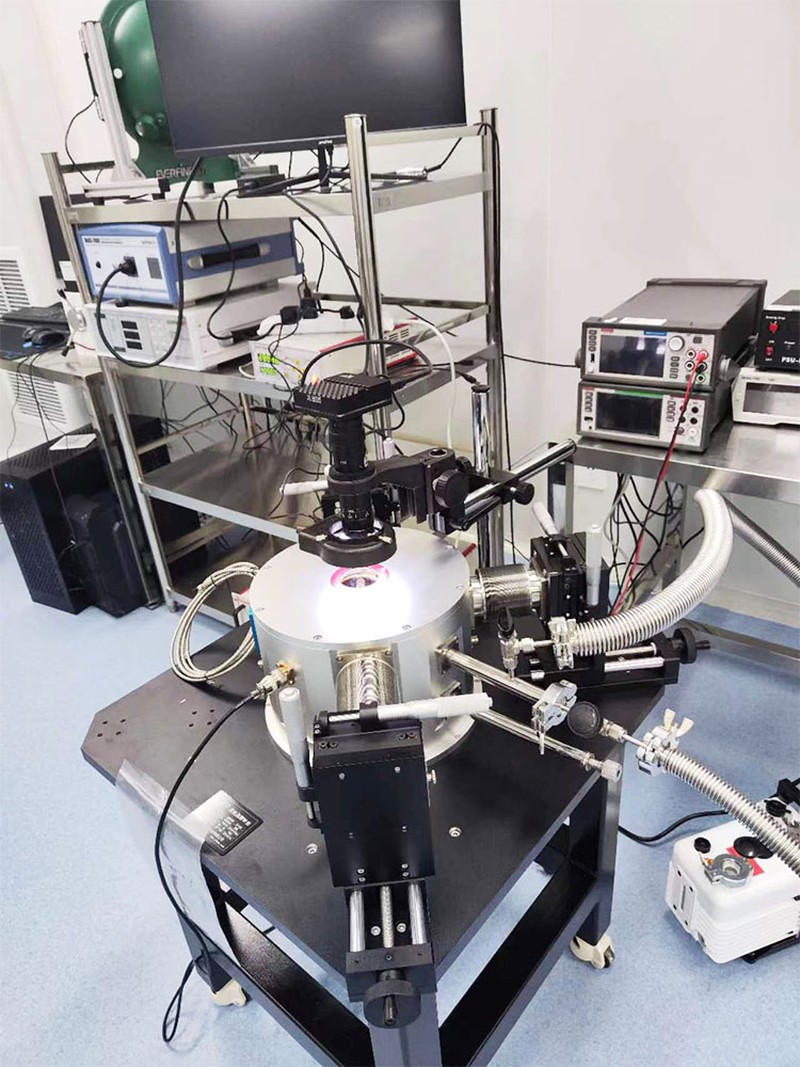

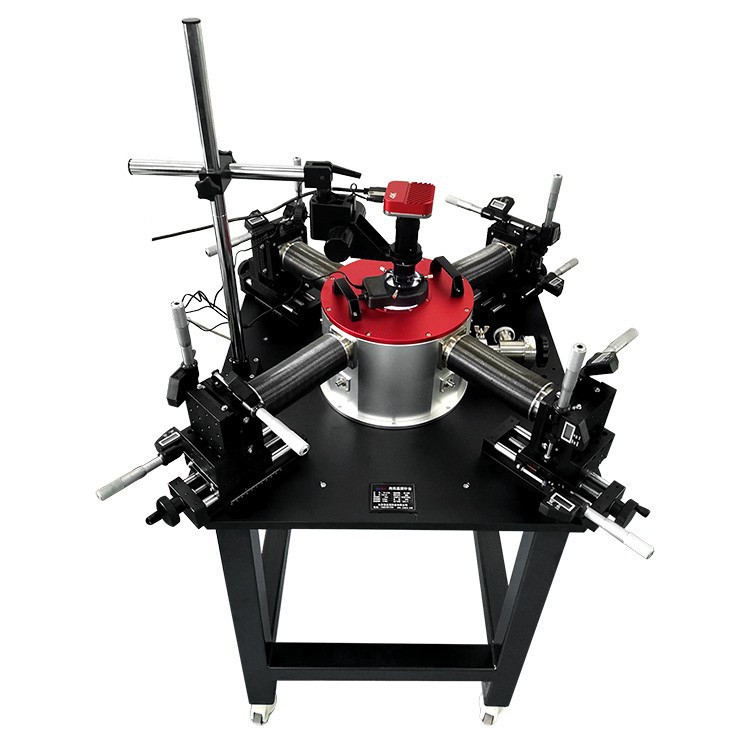

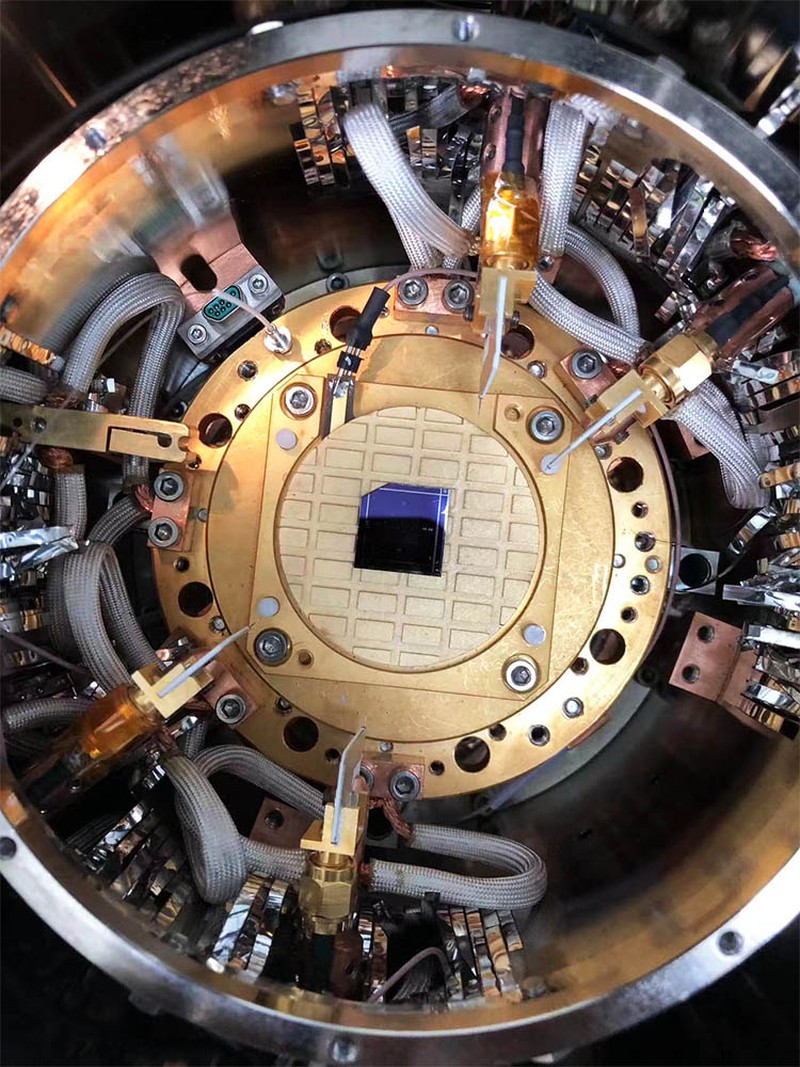

Lagi gambar Stesen Siasatan Cryogenic







Kami amat mengiktiraf peranan utama logistik dalam meningkatkan rasa pengalaman membeli-belah, jadi kami komited untuk mereka bentuk rangkaian logistik dan pengangkutan yang cekap, selamat dan boleh dipercayai yang disesuaikan untuk anda. Kami telah mewujudkan perkongsian jangka panjang dan berkuasa dengan banyak pembekal logistik yang terkenal untuk memastikan produk anda sampai ke destinasi anda tepat pada masanya dan selamat. Selain itu, kami menyediakan perkhidmatan penjejakan yang komprehensif untuk membolehkan anda memahami status pengangkutan produk. Kami memberi keutamaan kepada pelanggan, sentiasa berusaha untuk meningkatkan kualiti perkhidmatan, dan berusaha untuk memberikan anda pengalaman membeli-belah yang sangat baik.





Soalan 1: Apakah ciri-ciri probe vakum suhu tinggi dan rendah kepada keupayaan pemerhatian mikro dan pengimejan?

Jawapan:

1. Resolusi tinggi: Meja siasatan dilengkapi dengan sistem mikroskop resolusi tinggi yang boleh memerhati rupa dan struktur permukaan sampel dalam masa nyata. Ini penting untuk ciri penampilan, analisis kecacatan dan perwakilan bahan peranti penyelidikan.

2. Keupayaan pengimejan: Sistem mikroskop biasanya mempunyai pelbagai mod pengimejan, seperti pengimejan optik, pengimejan elektronik, dsb., untuk memenuhi sampel yang berbeza dan keperluan eksperimen. Corak pengimejan ini boleh memberikan maklumat imej yang kaya dan membantu penyelidik memahami sifat sampel.





Soalan 2: Apakah fungsi perisian pengumpulan dan analisis data dalam probe vakum suhu tinggi dan rendah?

Jawapan:

1. Pengumpulan masa nyata: Meja siasatan perlu dilengkapi dengan perisian pengumpulan data dan analisis lanjutan untuk mencapai pengumpulan masa nyata data analisis elektrik, mikro dan bahan.

2. Pemprosesan dan analisis: Perisian pengumpulan data biasanya mempunyai pelbagai fungsi pemprosesan dan analisis data, seperti pemprosesan imej, pemadanan data dan pembinaan semula tiga dimensi.





Soalan 3: Apakah ciri-ciri probe vakum suhu tinggi dan rendah dari segi pemerhatian mikro dan keupayaan pengimejan?

Jawapan:

Resolusi tinggi: Meja siasatan dilengkapi dengan sistem mikroskop resolusi tinggi yang boleh memerhati rupa dan struktur permukaan sampel dalam masa nyata. Ini penting untuk ciri penampilan, analisis kecacatan dan perwakilan bahan peranti penyelidikan.

Keupayaan pengimejan: Sistem mikroskop biasanya mempunyai pelbagai mod pengimejan, seperti pengimejan optik, pengimejan elektronik, dsb., untuk memenuhi sampel yang berbeza dan keperluan eksperimen.
